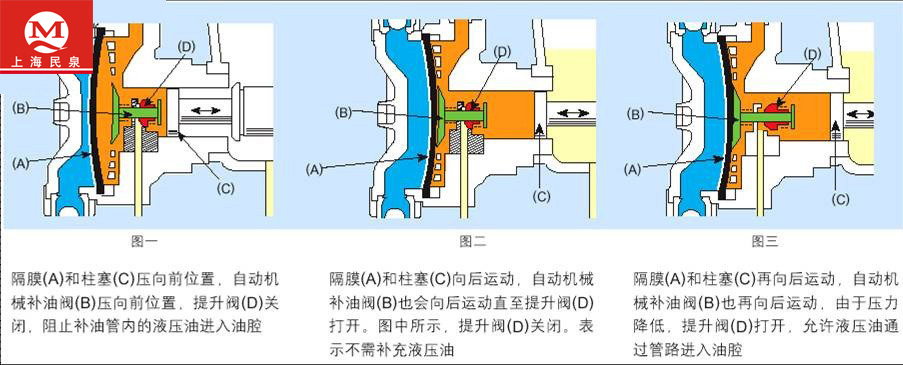

隔膜式計量泵原理圖

高性能隔膜泵頭使用專利MARS技術(自動機械補油系統)，綜合了各類傳統泵頭的優點。高性能隔膜泵頭取消了傳統液壓隔膜泵頭所需的物料端的圓盤隔膜護盤，從而使泵既具有管式隔膜的“直接通過性”和柱塞泵的低NPSH(凈正吸入壓頭)要求等性能，又能有效的保護隔膜，延長隔膜壽命，且避免了傳統計量泵頭精度可能隨使用時間變化的弱點。

圖一，隔膜(A)和柱塞(C)壓向前位置，自動機械補油閥(B)壓向前位置，提升閥(D)關閉，阻止補油管內的液壓油進入油腔

圖二，隔膜(A)和柱塞(C)向后運動，自動機械補油閥(B)也會向后運動直至提升閥(D)打開。圖中所示，提升閥(D)關閉。表示不需補充液壓油

圖三，隔膜(A)和柱塞(C)再向后運動，自動機械補油閥(B)也再向后運動，由于壓力降低，提升閥(D)打開，允許液壓油通過管路進入油腔
