為什么2X雙級旋片真空泵的真空度要好于X型單級旋片泵？

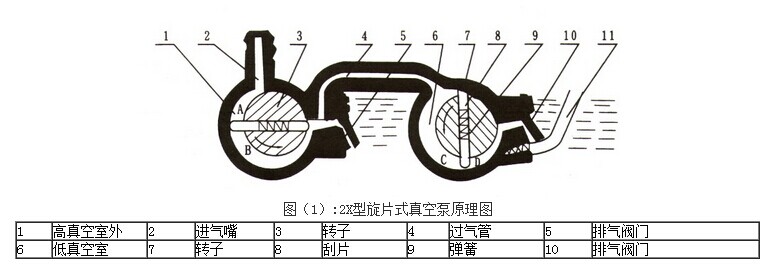

2X型旋片式真空泵的轉子3及7沿箭頭方向旋轉，帶動旋片旋轉,由于彈簧和離心力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月洼形空間分隔開來,形成二或三個容積,并且周期性的大小變化,當在圖示旋片式真空泵位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升高,隨后沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因?yàn)橛褪茄妥∨艢忾T的,故能防止氣體返回真空室。當抽氣壓強較高時,高低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。因?yàn)槎壌?lián)使得雙級泵的真空度要好于單級泵。

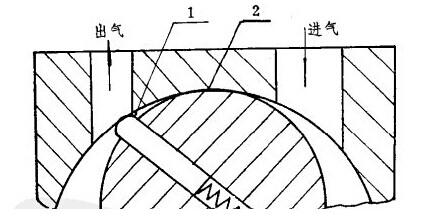

那么是不是串聯越多，真空度要低呢？不是這樣的，泵的結構上存在“有害空間”（1,2位置），該空間中的氣體是無法排除的。當旋片轉過排氣口后，這一部分氣體又被壓縮，經過轉子與泵腔間的縫隙又回到吸氣空間，所以，每次總有些氣體排不盡。“有害空間”越小，泵極限真空度越高。
