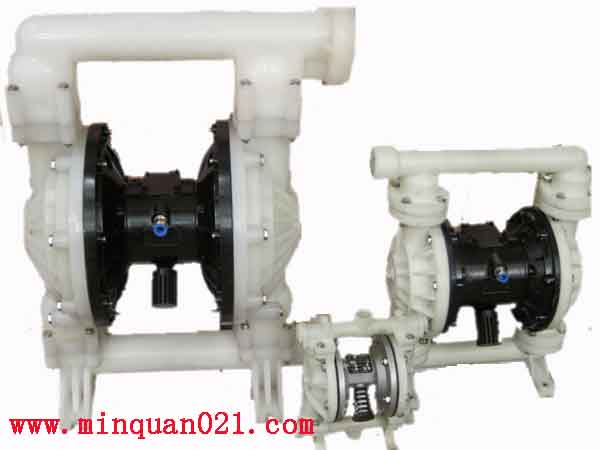

工程塑料隔膜泵

來源：上海民泉   發布日期：2011/5/16
工程塑料氣動隔膜泵概述


氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質。吸程高、安全防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。
工程塑料隔膜泵即通過料體部分，材質均為工程塑料。
工程塑料隔膜泵泵體內配置的隔膜片材質一般為聚四氟乙烯，這種材料具有很強的抗酸抗堿、抗各種有機溶劑的特點，幾乎不溶于所有的溶劑。F46材質隔膜片是國內目前優質隔膜片產品，該材料是四氟乙烯和六氟丙烯的共聚物，是聚四氟乙烯改進材料，有“塑料王”的美名。



工程塑料隔膜泵性能參數
型 號 進出口徑   mm 流 量m3/h 揚程             m 吸程             m 大允許    通過顆粒    Ф(mm) 大供氣壓kgf/cm3
QBY-15 15 1 50 1 1 4-7
QBY-25 25 2.4 50 5 2.5 2-7
QBY-40 40 8 50 5 4.5 2-7
QBY-50 50 12 50 5 8 2-7
以上產品參數根據清水測量得出。


隔膜泵工作原理：
在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥進入A室，球閥則因吸入而閉鎖；B室中的介質則被擠壓，推開球閥由出口D流出，同時使球閥閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。







工程塑料隔膜泵特點：
1，不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
2，揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。
3，工程塑料隔膜泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
4，不必用電，在易燃、易爆場所使用安全可靠。
5，可以浸沒在介質中工作。
6，使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
7，結構簡單、易損件少，隔膜泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
8，工程塑料隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
9，工程塑料隔膜泵耐腐蝕性強，適用于各種化學介質。產品重量輕，便于移動安裝。
工程塑料隔膜泵缺點：
1，工程塑料隔膜泵不適于介質粘性較大物質的輸送！高粘度介質輸送造成泵的震動大，運行不穩定。
2，不可用于高溫流體介質的運輸。
工程塑料隔膜泵適用范圍：
1.泵吸油漆、樹膠、顏料。　　
2.粘合劑和膠水、全部種類可用泵吸取。　　
3.各種瓦、瓷、磚器及陶器釉漿。　　
4.油井鉆好后，用泵吸沉積物及灌漿。　　
5.泵吸各種乳劑和填料。　　
6.泵吸各種污水。　　
7.用泵為油輪，駁船清倉吸取倉內污水。　　
8.啤酒花及發酵粉稀漿、糖漿、糖蜜。　　
9.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。
10.各種磨料、腐蝕劑、石油、清洗油垢及一般容器。　　
11.各種劇毒、易燃、易揮發液體。　　
12.各種強酸、強堿、強腐蝕液體。　　　　
13.作為各種固液體分離設備的前級送壓裝置.
