2X型雙級旋片真空泵進氣口安裝尺寸

用戶選購2X型雙級旋片真空泵時，會擔心自己的管路接口是否和我們的2x真空泵接口能夠?qū)由?，下面讓小編整理上海民泉各個規格接口尺寸。

型號	接口尺寸	接口形式	尺寸	選配電磁閥型號	備注
2X-4	DN25	絲扣	外徑Φ34		可做法蘭形式
2X-8	DN40	法蘭	中心距70	DDC-JQ40
2X-15	DN40	法蘭	中心距70	DDC-JQ40
2X-30	DN65	法蘭	中心距105	DDC-JQ65
2X-70	DN80	法蘭	中心距125	DDC-JQ80

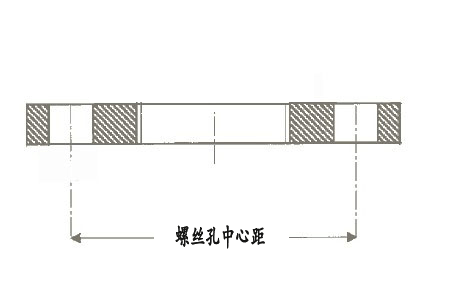

注：中心距為螺絲孔中心距離，單位為mm

產品尺寸為標準尺寸，可以和對應電磁閥無縫對接，如尺寸有特殊要求，可提前告知，民泉可以按照要求加工特定尺寸轉換接頭，以方便你的使用。
