氣動隔膜泵利用壓縮空氣做為動力源，是一種氣動式正向位移的自吸泵，在國內泵類產品中屬新的一種泵類產品，是一種新型的輸送機械。
圖1：空氣經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離中心體時，另一端之膜片B同時被連結之中心軸拉向中心體，此時，膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。
 圖2：當受空氣擠壓之膜片A達到其位移極限時，空氣閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體，同時將連結的膜片A拉回中心體，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體外。膜片A被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

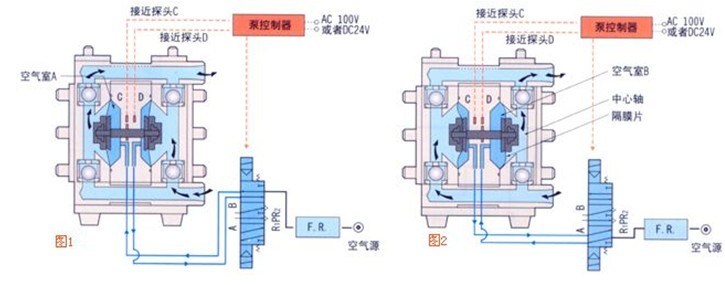

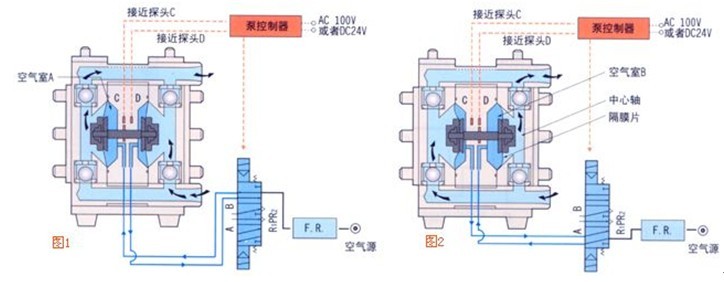

 通過在中心軸兩端固定的兩片隔膜的左右水平運動將材料壓送出去。在圖1的左側空氣室b中，送入壓縮空氣使中心軸向左方向移動。材料室B中的材料被壓出，同時材料室A吸入材料。當中心軸向左移動到行程盡頭時，空氣交換閥換向，壓縮空氣被送入右側空氣室a，使中心軸向右方向移動。材料室A中的材料被壓出，同時材料室B吸入材料。這樣的動作往復進行材料就被連續的吸入和吐出。  ①空氣室A被送入壓縮空氣，中心軸連同左右的隔膜片一起向左方向移動。(圖1)
②中心軸向左移動到行程盡頭時，被接近開關C感知，使泵的電氣控制原件動作控制電磁閥換向。(圖1) ③電磁閥換向以后．壓縮空氣被送入空氣室B，中心軸和膜片又同時向右方向移動。(圖2) ④中心軸向右移動到行程盡頭時，被接近開關D感知，使泵的電氣控制原件動作控制電磁閥換向回到圖1的狀態。 以上動作往復進行，使隔膜泵連續動作下去。 (注)除了使用專用泵的電氣控制原件外，也可使用P．L．C進行控制。  |
