離心泵系列
離心泵有LG（LG-b）、s、SH、GDL、ISW、ISG、SPG、DL、TSWA等型號，是一種用途廣泛用于供水、消防、噴淋給水設備等各種水利工程的泵。本公司提供的離心泵具有性能卓越、質量穩定、高效節能、整機使用壽命長等顯著特點。
產品中心

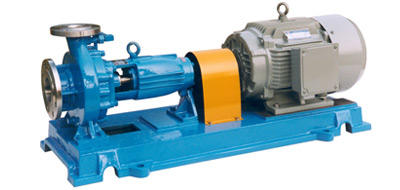

IH型化工離心泵




產品概述　
1、高效節能：IH型化工離心泵的效率比F型3～5%；
2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；
3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。
4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。
5、全密封軸：軸上采用密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。
6、IS型清水離心泵適用于清水或物理性質類似于清水的其它液體之用，溫度不高于80℃，機封采用盤根填料密封，應用同IH化工泵一樣廣泛，其材質為鑄鐵。

工作條件

流量范圍：1.5～400m 3 /h
揚程范圍：3.5～125m
轉速n：1450r/min、2900r/min
介質溫度：-20℃～105℃



結構圖

ih 序號 部件名稱 序號 部件名稱
1 泵體 5 中間支架
2 葉輪 6 懸架部件
3 泵蓋 7 泵軸
4 機械密封

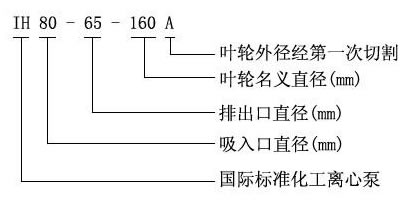

型號意義：

性能參數表

型 號
泵進口-出口-葉輪
(mm)(mm)(mm)		 進口←
mm		 出口→
mm		 流量
(m 3 /h)		 揚程
(m)		 配用電機 葉輪直徑 mm
型號 功率(KW)
IH(IS)50-32-125 50 32 12.5 20 Y90L-2 2.2 125
IH(IS)50-32-125 50 32 6.3 5 Y801-4 0.55 125
IH(IS)50-32-160 50 32 12.5 32 Y100L-2 3 160
IH(IS)50-32-160 50 32 6.3 8 Y801-4 0.55 160
IH(IS)50-32-200 50 32 12.5 50 Y132S 1 -2 5.5 200
IH(IS)50-32-200 50 32 6.3 12.5 Y802-4 0.75 200
IH(IS)50-32-250 50 32 12.5 80 Y160M 1 -2 11 250
IH(IS)50-32-250 50 32 6.3 20 Y90S-4 1.5 250
IH(IS)65-50-125 65 50 25 20 Y100L-2 3 125
IH(IS)65-50-125 65 50 12.5 50 Y901-4 0.55 160
IH(IS)65-50-160 65 50 25 32 Y132S 1 -2 0.5 160
IH(IS)65-50-160 65 50 12.5 5 Y802-4 0.75 200
IH(IS)65-40-200 65 40 25 50 Y132S 2 -2 7.5 200
IH(IS)65-40-200 64 40 12.5 12.5 Y90S-4 1.1 250
IH(IS)65-40-250 64 40 25 80 Y160M 2 -2 15 250
IH(IS)65-40-250 65 40 12.5 20 Y100L 1 -4 2.2 125
IH(IS)80-65-125 80 65 50 20 Y132S 1 -2 5.5 125
IH(IS)80-65-125 80 65 25 5 Y802-4 0.75 160
IH(IS)80-65-160 80 65 50 32 Y132S 2 -2 7.5 160
IH(IS)80-65-160 80 65 25 8 Y90L-4 1.5 200
IH(IS)80-50-200 80 50 50 50 Y160M 2 -2 15 200
IH(IS)80-50-200 80 50 25 12.5 Y100L 1 -4 2.2 250
IH(IS)80-50-250 80 50 50 80 Y180M-2 22 315
IH(IS)80-50-250 80 50 25 20 Y100L 2 -4 3 315
IH(IS)80-50-315 80 50 50 125 Y200L 2 -2 37 125
IH(IS)80-50-315 80 50 25 32

Y132S-4

 5.5 125
IH(IS)100-80-125 100 80 100 20 Y160M 1 -2 11 160
IH(IS)100-80-125 100 80 50 5 Y90L-4 1.5 160
IH(IS)100-80-160 100 80 100 32 Y160M 2 -2 15 200
IH(IS)100-80-160 100 80 50 8 Y100L 1 -4 2.2 200
IH(IS)100-65-200 100 65 100 50 Y180M-2 22 250
IH(IS)100-65-200 100 65 50 12.5 Y112M-4 4 250
IH(IS)100-65-250 100 65 100 80 Y200L 2 -4 37 315
IH(IS)100-65-250 100 65 50 20 Y132S-4 5.5 315
IH(IS)100-65-315 100 65 100 125 Y280S-2 75 200
IH(IS)100-65-315 100 65 50 32 Y160M-4 11 200
IH(IS)125-100-200 125 100 200 50 Y225M-2 45 250
IH(IS)125-100-200 125 100 100 12.5 Y132M-4 7.5 250
IH(IS)125-100-250 125 100 200 80 Y280S-2 75 315
IH(IS)125-100-250 125 100 100 20 Y160M-4 11 400
IH(IS)125-100-315 125 100 100 32 Y160L-4 15 250
IH(IS)125-100-400 125 100 100 50 Y200L-4 30 315
IH(IS)150-125-250 150 125 200 20 Y180M-4 18.5 250
IH(IS)150-125-315 150 125 200 32 Y200L-4 30 315
IH(IS)150-125-400 150 125 200 50 YB250M-4 55 400
IH(IS)200-150-250 200 150 400 20 YB225S-4 37 250
IH(IS)200-150-315 200 150 400 32 YB225M-4 45 315
IH(IS)200-150-400 200 150 400 50 YB280S-4 75 400

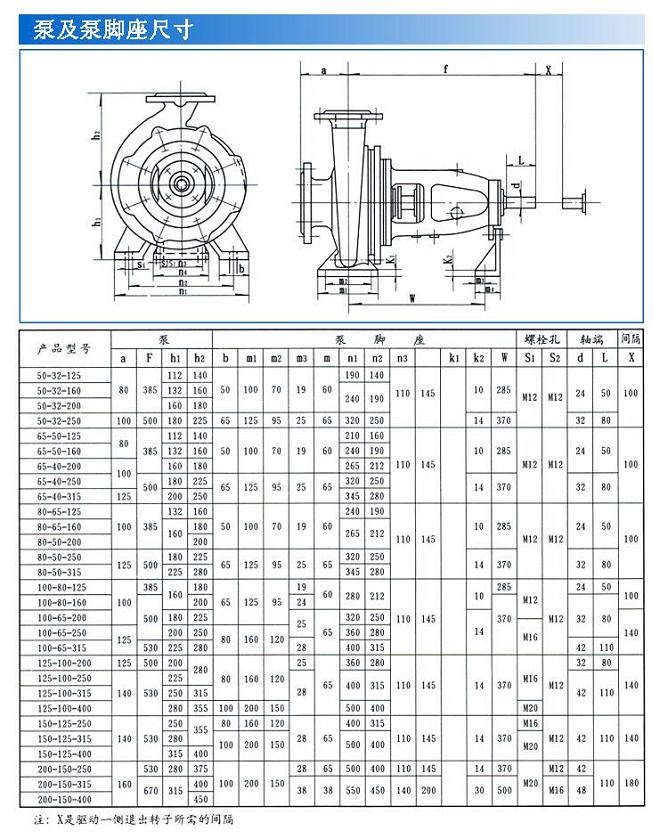

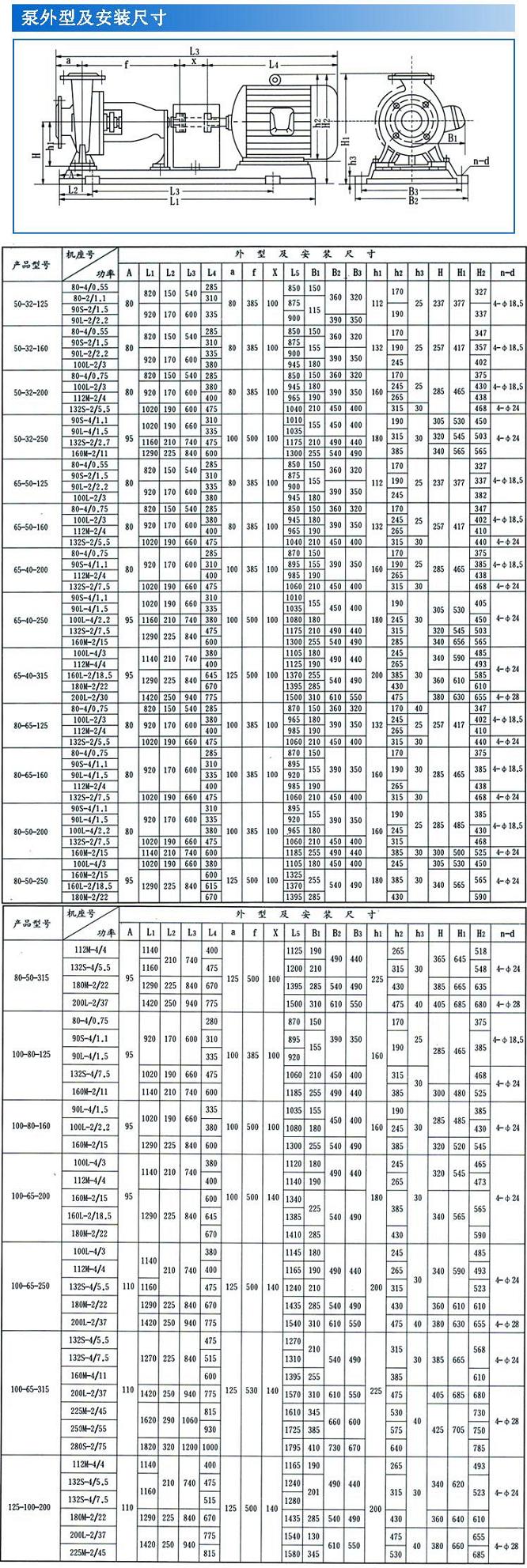

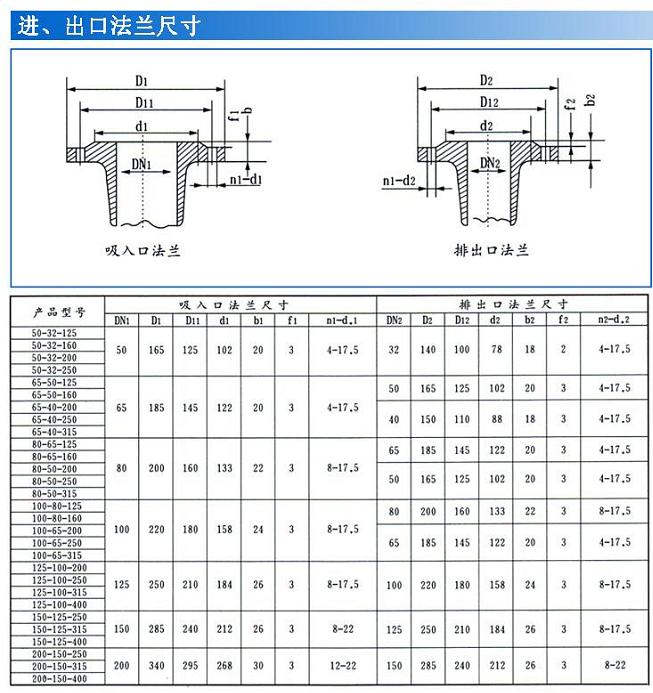

IH型不銹鋼化工離心泵（安裝尺寸）:

一、拆卸與裝配

拆卸：
       由于采用了加長聯軸器，拆卸泵時，不必拆卸進、出口管路，泵體和電機，只需拆下加長聯軸器中的中間聯軸器，即可拆出轉子部件，進行維修、保養。
1、拆下泵體上的泄液管堵和懸架體上的放油管堵，放凈泵內液體和懸架體內的潤滑油。（注： 如泵上還有另外附加管路亦應拆下）。
2、拆開泵體與中間支架的聯結、并將中間支架、懸架部件和泵蓋等全部轉子部件從泵體中一起退出。
3、拆下,葉輪螺母、取下葉輪和鍵。
4、將泵蓋連同軸套、機械密封端蓋和稞械密封等部件一起從軸上退出。注意勿使軸套相對于泵蓋等發生滑動，然后再拆下機械密封端蓋，將機械密封連同軸套一起取下，再將軸套和機械密封拆開。
如果密封采用填料，則可從泵蓋中直接拆下軸套，再順次拆下填料壓蓋，填料和填料環等。
如果密封采用特殊結構，應注意不同的拆卸方法。
5、拆下中間支架與懸架支架。
6、拆下泵聯軸器和鍵。
7、拆下懸架體兩端的防塵盤和軸承的前、后蓋，再將軸連同軸承一起從懸架體內取下。
8、從泵軸上拆下軸承。
裝配
與拆卸程序相反進行。

二、起動、運行和停止

1. 起動前準備
1) 起動前要把泵和現場清理千凈。
2) 檢查托架內潤滑油量是否適量〈油面在油位計中心線2mm左右）油位計是否完好。
3) 未接聯軸器前檢查原動機的轉向，與泵的轉向箭頭一致后，接好聯軸器。
4) 在裝好機械密封或填料和聯軸器后可方使地用手轉動泵軸，應無碰擦現象，并將聯軸器的防護罩安裝好。
5) 泵在吸上情況下使用，起動前應灌泵或抽真空；泵在倒灌情況下使用，起動前應用所輸送液體將泵灌滿，驅除泵中的空氣后，將吐出管的閘閥關閉。
6) 起動前檢查基礎螺檢有無松動。壓蓋是否歪斜，以及潤滑油和冷卻水的供應情況。
2. 起動
1) 關閉進出口壓力（或真空）計和出水閥門、（如有旁通管、此時也應關閉?！灯饎?dòng)電機（好先點動、確認泵轉向正確后，才開始正式運行。），然后打開進出口壓力（或真空）計，當泵達到正常轉速，且儀表指出相應壓力時，再慢慢打開出水閥門，調節到需要的工況。在吐出管路關閉的情況下，泵連續工作的時間，不能超過3分鐘。
2) 起動過程中要時時注意原動機的功率讀數及泵的振動情況，振動數不應超過0.06毫米，測定部位是軸承座。
3) 密封情況：機械密封應無泄漏、發熱現象、填料密封^I呈連續滴流狀態。
3. 運行
1) 經常檢查泵和電機的發熱情況（軸承的溫升不應超過75℃〉及油位計供油情況?！匆话忝窟\(yùn)行1500小時后，要全部更換潤滑油一次〉。
2) 不能用吸入閥來調節流量，避免產生汽蝕。
3) 泵不宜在低于30%殳計流量下連續運轉，如果必須在該條件下連續運轉，則應在出口處安裝旁通管，排放多余的流量。
4) 注意泵運轉有無雜音，如發現異常狀態時，應及時消除或停車檢查。
4. 停止
1) ?慢關閉吐出口管路閘閥〈如果泵在倒灌情況下使用，還要關閉吸入管路的閘閥）、并關閉各種儀表的開關。
2) 切斷電源
3) 如果密封采用外部引液時，還要關閉外引液閥門。
4) 如果環境溫度低于液體凝固點時，要放凈泵內的液體，以防凍裂。
5) 如果長時間停車不用，除將泵內的腐蝕性液體放凈外，各零部件應拆卸清洗干凈，尤其是密封腔。好是將泵拆下清洗后重新裝好，除涂油防銹處理和封閉泵進、出口外，還應定期檢I



三、注意事項

        本型號泵可根據不同的使用條件安裝不同形式的機械密封，〈如內裝單端面平衡型和非平衡型， 雙端面平衡型及非平衡型，外裝式機械密封等?！蹈鶕?jù)所選用密封型式的不同，其使用方法和注意事
項也有所不同，具體情況請參閱機械密封安裝使用說明書、GB3215-82“煉廠、化工及石油化工流程用離心泵通用技術條件"，下面僅提幾點一般應注意的事項。
1. 由于機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面帀使密封失效。
2. 在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。
3. 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。
4. 如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。
5. 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。
6. 應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應沖洗千凈，尤其是動、靜環端面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。
7. 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。
8. 正確調整彈黃的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈黃既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。
9.對有外部沖洗的機械密封，起動前應先開啟沖洗波，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。

四、故障與排除

故障的可能原因

　
泵輸不出液體
 流量、揚程不足 功率消耗過大 產生振動及躁音 密封處泄漏過多 軸封（包括填料函）發熱 泵過份發熱及轉不動 軸承發熱及軸承磨損 消除方法
泵內或吸入管內留有空氣 0 0 　 0 　 　 　 　 重新灌泵排除空氣
吸上揚程過高或灌注高不夠 0 0 　 0 　 　 　 　 降低泵位，增加進口處壓力
吸入管經過小或有雜物諸塞 0 0 　 0 　 　 　 　 加大吸入管徑，清除#塞
吸入管浸入深度不夠或漏氣 0 0 　 　 　 　 　 　 增大浸入深度或檢修管路
轉速過高或過低 0 0 0 　 　 　 　 　 按規定要求檢查原動機轉速
泵轉向不對 0 0 　 　 　 　 　 　 調整轉向
總揚程與泵揚程不符 0 0 0 　 　 　 　 　 降低吐出系統阻力或高度
介質重度與粘度與果要求不符 0 0 0 　 　 　 　 　 應進行換算
在流量過小時運轉產生振動 　 　 　 0 0 　 0 0 加大流量或設旁通循環管
泵與電機軸線不一致或軸穹曲 　 　 0 0 　 0 0 0 校正
轉動部分與固定部分有磨擦 　 　 0 0 　 　 0 0 檢修泵或改善使用.工況
軸承磨損嚴重或損壞 　 　 　 0 　 0 0 0 更換之
密封環磨損過多 　 0 0 　 　 　 　 　 更換之
軸套、'填料或動靜钚磨損過多 　 　 0 　 0 0 0 　 更換之
填料〈或機械密封)選用或安裝不當 　 　 0 　 0 0 0 　 按使用要求重新選用或安裝
轉動部分不平衡引起振動 　 　 　 0 0 0 0 0 檢查原因設法消除
油室油量過多（或油過臟） 　 　 0 0 　 　 　 0 按油位要求計加油〖或換新油〉
管路或泵內有.雜物堵塞 0 0 　 0 　 　 　 　 檢查并排除
密封液壓力不當 　 　 　 　 0 0 　 　 應按密封腔前的壓力，加大0.049~0.147MPa
填料壓蓋過緊或過松 　 　 0 　 0 0 　 　 適當調整之
