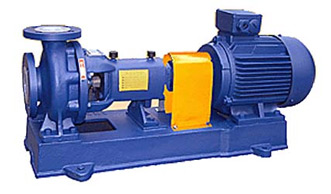

IHF型化工離心泵

IHF型化工離心泵

產品概述　
    IHF型泵為單級單吸襯氟塑料合金化工離心泵，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高，無毒素分解，使用溫度高，輸送介質溫度為-85℃-200℃。

產品特點

IHF泵的泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，葉輪、泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機封，封環選用99.9%碳化硅，動環采用四氟填料或碳化硅。該泵具有結構合理，耐腐強，密封性能?chē)?yán)密，噪音低，壽命長。



工作條件

流量范圍：3～100m 3 /h
揚程范圍：5～80m
轉速n：1450r/min、2900r/min
介質溫度：-50℃～200℃

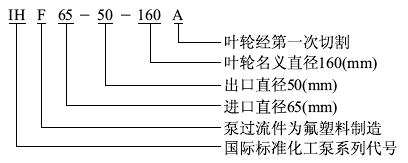

型號意義

性能參數：

型號 進口
（mm		 出口
（mm		 電機功率
（KW）		 流量
（m3/h		 揚程
（m		 轉速
（r/min		 效率
（%）		 汽蝕余量
（m
IHF32-25-125 32 25 1.5 5 20 2900 44 2.3
IHF32-25-125A 32 25 1.1 4.5 16 2900 41 2.3
IHF32-25-160 32 25 2.2 5 32 2900 40 2.3
IHF32-25-160A 32 25 1.5 4.2 28 2900 35 2.3
IHF40-32-125 40 32 2.2 7.5 20 2900 45 2.5
IHF40-32-125A 40 32 1.5 6 16 2900 42 2.5
IHF40-32-160 40 32 2.2 7.5 32 2900 40 2.5
IHF40-32-160A 40 32 1.5 6.8 28 2900 38 2.5
IHF50-32-125 50 32 2.2 12.5 20 2900 54 3
IHF50-32-125A 50 32 1.5 11 16 2900 52 3
IHF50-32-160 50 32 4 12.5 32 2900 48 3
IHF50-32-160A 50 32 3 11.7 28 2900 47 3
IHF50-32-200 50 32 7.5 12.5 50 2900 42 3
IHF50-32-200A 50 32 5.5 11.7 44 2900 40 3
IHF50-32-250 50 32 11 12.5 80 2900 35 3
IHF50-32-250A 50 32 7.5 11.7 70 2900 34 3
IHF65-50-125 65 50 3 25 20 2900 64 3.5
IHF65-50-125A 65 50 2.2 22.3 16 2900 62 3.5
IHF65-50-160 65 50 5.5 25 32 2900 59 3.5
IHF65-50-160A 65 50 4 23.4 28 2900 58 3.5
IHF65-40-200 65 40 11 25 50 2900 54 3.5
IHF65-40-200A 65 40 7.5 23.4 44 2900 53 3.5
IHF65-40-250 65 40 18.5 25 80 2900 50 3.5
IHF65-40-250A 65 40 15 23.3 70 2900 48 3.5
IHF80-65-125 80 65 5.5 50 20 2900 69 4.0
IHF80-65-125A 80 65 4 45 16 2900 68 4.0
IHF80-65-160 80 65 11 50 32 2900 68 4.0
IHF80-65-160A 80 65 7.5 47 28 2900 67 4.0
IHF80-50-200 80 50 15 50 50 2900 64 4.0
IHF80-50-200A 80 50 11 47 44 2900 63 4.0
IHF80-50-250 80 50 30 50 80 2900 50 4.0
IHF80-50-250A 80 50 22 45 70 2900 50 4.0
IHF100-80-125 100 80 11 100 20 2900 75 5.0
IHF100-80-125A 100 80 7.5 89 16 2900 73 5.0
IHF100-80-160 100 80 15 100 32 2900 74 5.0
IHF100-80-160A 100 80 11 93.5 28 2900 73 5.0
IHF100-65-200 100 65 30 100 50 2900 72 5.0
IHF100-65-200A 100 65 22 93.5 44 2900 71 5.0
IHF100-65-250 100 65 37 100 80 2900 69 4.0
IHF100-65-250A 100 65 30 93.5 70 2900 68 4.5
IHF1258-80-160 125 80 30 160 32 2900 70 5.0
IHF125-100-200 125 100 55 200 50s 2900 65 5.0


型   號 轉速 r/min 流量Q 揚程 m 效率 % 功率 P 必耐汽 蝕余量 (m)
m3/h l/s 軸功率 電機功率
（KW)
 IHF32-25-125 2900 3.5 0.97 21 40 0.5 1.5 2.3
5 1.39 20 44 0.62
6.5 1.8 18 42 0.76
1450 1.75 0.49 5.25 37 0.068 0.75 2.3
2.5 0.69 5 40 0.085
3.25 0.9 4.5 38 0.105
 IHF32-25 -125A 2900 3.1 0.06 17.6 38 0.7 1.1 2.3
4.5 1.25 16 41 0.48
5.8 1.61 14.4 40 0.57
 IHF32-25-160 2900 3.5 0.97 33 34 0.93 2.2 2.3
5 1.39 32 40 1.1
6.5 1.8 30 42 1.26
1450 1.75 0.49 8.25 30 0.131 0.75 2.3
2.5 0.69 8 38 0.143
3.25 0.9 7.5 40 0.166
 IHF32-25 -160A 2900 3.1 0.86 29 30 0.81 1.5 2.3
4.5 1.25 28 35 0.97
5.8 1.61 26 36 1.14
 IHF40-32-125 2900 4.4 1.22 21 40 0.63 2.2 2.5
6.5 1.8 20 45 0.79
8.3 2.31 18 43 0.95
1450 2.2 0.6 5.25 37 0.085 0.75 2.5
3.25 0.9 5 41 0.108
4.15 1.15 4.5 40 0.127
 IHF40-32 -125A 2900 3.9 1.08 17.6 38 0.49 1.5 2.5
5.6 1.56 16 42 0.58
7.4 2.06 14.4 40 0.72
 IHF40-32-160 2900 4.4 1.22 33 34 1.16 2.2 2.5
6.5 1.8 32 40 1.42
8.3 2.31 30 39 1.71
1450 2.2 0.6 8.25 33 0.14 0.75 2.5
2.5 0.9 8 36 0.15
3.25 1.15 7.5 37 0.18
 IHF40-32 -160A 2900 3.9 1.08 29 32 0.96 1.5 2.5
5.6 1.56 28 38 1.23
7.4 2.06 26 37 1.41
 IHF50-32-125 2900 8.8 1.08 21.5 45 1.15 2.2 3.0
12.5 1.56 20 54 1.26
16.3 2.06 17.5 53 1.47
1450 4.4 1.2 5.37 37 0.17 0.75 3.0
6.25 1.74 5 46 0.18
8.15 2.26 4.37 45 0.22
 IHF50-32 -125A 2900 8 2.22 17 42 0.88 1.5 3.0
11 3.05 16 52 0.92
14.5 4.03 14 51 1.08
 IHF50-32-160 2900 8.8 2.44 33 41 1.93 4 3.0
12.5 3.47 32 48 2.27
16.3 4.53 30 47 2.84
1450 4.4 1.2 8.25 31 0.31 0.75 3.0
6.25 1.74 8 41 0.33
8.15 2.26 7.5 42 0.39
 IHF50-32 -160A 2900 8.2 2.28 29 39 1.16 3 3.0
11.7 3.25 28 47 1.88
15.2 4.22 26 46 2.34
 IHF50-32-200 2900 8.8 2.44 52 34 3.7 7.5 3.0
12.5 3.47 50 42 4.1
16.3 4.53 48 41 5.2
1450 4.4 1.2 13 25 0.62 1.5 3.0
6.25 1.74 12.5 33 0.65
8.15 2.26 12 36 0.74
 IHF50-32 -200A 2900 8.2 2.28 45 31 3.24 5.5 3.0
11.7 11.7 44 40 3.5
15.2 15.2 42 39 4.45
 IHF50-32-250 2900 8.8 8.8 82 27 7.3 11 3.0
12.5 12.5 80 35 7.8
16.3 16.3 76 34 10
1450 4.4 4.4 20.5 20 1.22 2.2 3.0
6.25 6.25 20 27 1.26
8.15 8.15 19 30 1.4
 IHF50-32 -250A 2900 8.2 8.2 71 25 4.53 7.5 3.0
11.7 11.7 70 34 6.56
15.2 15.2 68 33 8.52
 IHF65-50-125 2900 17.5 17.5 21.5 56 1.83 3 3.5
25 25 20 64 2.13
32 32 17.5 63 2.42
1450 8.72 8.75 5.37 45 0.28 0.75 3.5
12.5 12.5 5 57 0.3
16 16 4.37 58 0.33
 IHF65-50 -125A 2900 15.6 15.6 17 53 1.36 2.2 3.5
22.3 22.3 16 62 1.57
29 29 14 61 1.79
 IHF65-50-160 2900 17.5 17.5 33 50 3.15 5.5 3.5
25 25 32 59 3.69
32 32 27.5 57 4.2
1450 8.75 8.75 8.25 40 0.49 1.1 3.5
12.5 12.5 8 53 0.51
16 16 6.87 51 0.59
 IHF65-50 -160A 2900 16.4 16.4 29 48 2.7 4 3.5
23.3 23.3 28 58 3.1
30.4 30.4 24 56 3.54
 IHF65-40-200 2900 17.5 17.5 52 45 5.5 11 3.5
25 25 50 54 6.3
32 32 45.5 54 7.35
1450 8.75 8.75 13 36 0.86 1.5 3.5
12.5 12.5 12.5 46 0.93
16 , , , 16 11.4 47 1.05
 IHF65-40 -200A 2900 16.4 16.4 46 43 4.3 7.5 3.5
23.3 23.3 44 53 5
30.4 30.4 40 52 5.2
 IHF65-40-250 2900 17.5 17.5 82 39 10.1 18.5 3.5
25 25 80 50 10.9
32 32 76 52 12.74
1450 8.75 8.75 20.5 32 1.52 3 3.5
12.5 12.5 20 42 1.62
16 16 19 44 1.88
 IHF65-40 -250A 2900 16.4 16.4 71 36 8.8 15 3.5
23.3 23.3 70 48 9.3
30.4 30.4 68 50 11.25
 IHF80-65-125 2900 35 35 21.5 64 3.2 5.5 4.0
50 50 20 69 3.95
65 65 17 67 4.5
1450 17.5 17.5 5.37 54 0.47 1.1 4.0
25 25 5 64 0.53
32.5 32.5 4.25 62 0.61
 IHF80-65 -125A 2900 31 31 17 62 2.3 4 4.0
45 45 16 68 2.88
58 58 14 67 3.3
 IHF80-65-160 2900 35 35 33 60 5.24 11 4.0
50 50 32 68 6.41
65 65 27.5 67 7.27
 IHF80-65-160 1450 17.5 4.86 8.25 50 0.78 1.5 4.0
25 6.9 8 62 0.88
32.5 9 6.88 61 1
 IHF80-65 -160A 2900 31 8.6 29 58 4.1 7.5 4.0
45 12.5 28 67 5.12
58 16.1 24 66 5.34
 IHF80-50-200 2900 35 9.72 52 52 9.53 15 4.0
50 13.9 50 64 10.64
65 18.1 45.5 65 12.39
1450 17.5 4.86 13 51 1.21 3 4.0
25 6.9 12.5 59 1.44
32.5 9 11.38 58 1.74
 IHF80-50 -200A 2900 31 8.6 46 50 7.35 11 4.0
45 12.5 44 63 8.56
58 16.1 40 62 10
 IHF80-50-250 2900 35 9.72 82 40 19.4 30 4.0
50 13.9 80 50 21.8
65 18.1 72 51 25
1450 17.5 4.86 20.5 40 2.4 4 4.0
25 6.9 20 50 2.7
32.5 9 18 51 3.12
 IHF80-50 -250A 2900 31 8.6 71.5 39 15.4 22 4.0
45 12.5 70 50 17.6
58 16.1 63 51 19.9
 IHF100-80-125 2900 70 19.4 23 70 6.26 11 5.0
100 27.8 20 75 7.26
130 36.1 14 65 7.63
1450 35 9.7 5.75 65 0.85 1.5 4.5
50 13.9 5 70 0.97
65 18 3.5 64 0.98
 IHF100-80 -125A 2900 62.6 17.4 18 68 4.5 7.5 5.0
89 24.7 16 73 5.3
116 32.2 11 65 5.74
 IHF100-80-160 2900 70 19.4 34 68 9.53 15 5.0
100 27.8 32 74 11.78
130 36.1 24 65 13.03
1450 35 9.7 8.5 60 1.35 2.2 4.5
50 13.9 8 68 1.6
65 18 6.5 67 1.69
 IHF100-80 -160A 2900 65.4 18.2 32 66 8.6 11 5.0
93.5 26 28 73 9.3
121 33.6 21 65 10.6
 IHF100-65-200 2900 70 19.4 52 64 15.5 30 5.0
100 27.8 50 72 18.91
130 36.1 42 71 20.94
1450 35 9.7 13 60 2.06 4 4.5
50 13.9 12.5 68 2.5
65 18 10.5 63 2.95
 IHF100-65 -200A 2900 65.4 18.2 46 63 13 22 5.0
93.5 26 44 71 15.02
121 33.6 37 70 17.4
 IHF100-65-250 2900 70 19.4 87 62 26.6 45 4.0
100 27.8 80 69 31.6
130 36.1 68 68 35
1450 30 8.33 21.2 58 3 5.5 4.5
50 13.9 20 63 4.3
60 16.7 18.5 62 4.72
 IHF100-65 -250A 2900 65.4 16.2 76.5 60 20.25 37 4.5
93.5 26 70 68 26.2
121 33.6 59 67 28

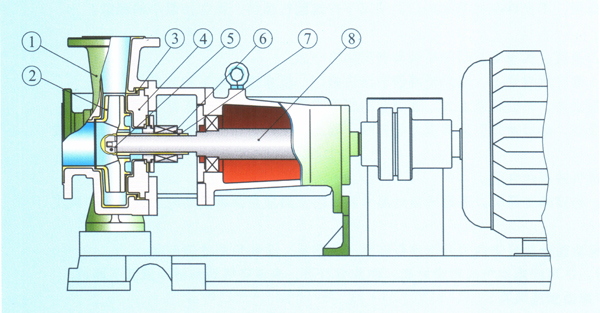

結構圖

序號 部件名稱 序號 部件名稱
1 泵體 7 機封壓蓋
2 葉輪骨架 8 靜環
3 葉輪 9 動環
4 泵體襯里 10 泵軸
5 泵蓋襯里 11 軸承體
6 泵蓋

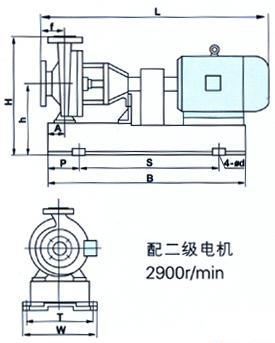

IHF系列氟塑料合金化工離心泵安裝尺寸：

型號 l b s p a w t h h f 4-фd
IHF60-32-125 950 895 595 155 80 395 345 352 212 80 4-ф19
IHF50-32-160 1025 895 595 155 80 395 345 392 232 80 4-ф25
IHF50-32-200 1075 995 655 170 80 450 400 440 260 80 4-ф25
IHF65-50-125 995 895 595 155 80 395 345 352 212 80 4-ф25
IHF65-50-160 1075 998 655 170 80 450 400 392 232 80 4-ф25
IHF65-40-200 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF65-40-250 1350 1270 840 215 100 490 440 510 285 100 4-ф24
IHF80-65-125 1095 995 655 170 80 450 400 392 232 100 4-ф25
IHF80-65-160 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF80-50-200 1240 1155 730 200 80 500 450 460 260 100 4-ф25
IHF80-50-250 1543 1420 940 240 95 610 550 525 300 125 4-ф24
IHF100-80-125 1240 1140 740 200 95 490 440 440 260 100 4-ф24
IHF100-80-160 1355 1270 840 215 95 490 440 480 280 100 4-ф24
IHF100-65-200 1543 1420 940 240 95 610 540 525 300 100 4-ф24
IHF125-80-160 1543 1420 940 240 95 610 540 525 300 125 4-ф28
IHF125-100-200 1700 1620 1060 290 110 660 600 650 370 125 4-ф28

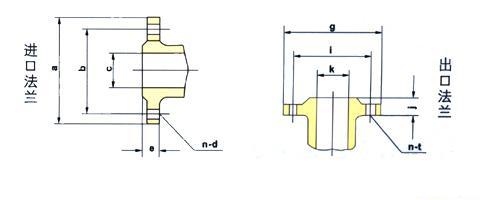

型 號 進口法蘭尺寸 出口法蘭尺寸
c a b e n-Фd k g I j n-Фt
IHF50-32-125 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-160 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-200 50 165 125 20 4-Ф17.5 32 140 100 18 4-m16
IHF65-50-125 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-50-160 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-40-200 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF65-40-250 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF80-65-125 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-65-160 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-50-200 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF80-50-250 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF100-80-125 100 220 180 22 4-Ф17.5 80 200 165 20 8-m16
IHF100-80-160 100 220 180 22 4-Ф17.5 80 200 165 20 8-Ф17.5
IHF100-65-200 100 220 180 22 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF125-80-160 125 250 210 22 4-Ф18 80 200 160 20 8-Ф17.5
IHF125-100-200 125 250 210 22 4-Ф18 100 220 180 20 8-Ф17.5



 IHF型化工離心泵 故障原因及排除方法詳見資料下載
