螺桿泵系列
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用高速電機，三角帶，變速箱等裝置變速。 這種泵零件少，結構緊湊，體積小，維修簡單，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
產品中心

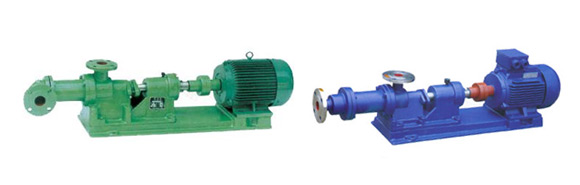

I-1B型螺桿泵（濃漿泵）

產品概述：

I－1B系列螺桿泵，是一種單螺桿式輸運泵，該泵運用螺旋槽旋轉時所產生的推進作用，將濃液體或濃漿進行輸送，本泵適用濃漿介質的特殊使用，尤其在化工廠、釀造廠、 造紙廠、罐頭廠、藥廠、酒廠等單位使用極為廣泛。



歡迎致電我公司將為您提供、解決螺桿泵的整體使用方案。

I-1B 型 濃 漿 泵 性 能 參 數 表

型號 理論流量
QMPa
（m3/h）		 流量
( T/時)		 揚程
（m）		 吸程
（m）		 進出口徑 轉速
（r/min）		 配用電機
（K/w）		 工作壓力
（kg/cm2）
　老型I-1B1寸 1.8 1.1 30 2 25 960 2.2 3
　I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
　老型I-1B1.5寸 4.8 3 80 2 40 960 3 8
　I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
　I-1B2寸 8.85 5.6 80 3 50 960 3 8
　I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
　老型I-1B3寸 15 10 60 3 75 960 7.5 6
　I-1B3寸 18.1 12 60 3 75 960 5.5 6
　I-1B4寸 24 16 60 3 100 960 7.5 6
　I-1B5寸 36 25 60 3 125 960 11 6
　老型I-1B5寸 27 19 60 3 125 960 11 6
　I-1B6寸 38 30 60 3 150 960 15 6

單螺桿泵選型說明

１、據介質的磨耗性選擇轉速：
磨耗性 轉速
輕度磨耗 710~520（r/min）
中度磨耗 520~380（r/min）
嚴重磨耗 380~100（r/min）

2、按輸出壓力定級數：
磨耗性 一級 二級 三級
輕度磨耗 0.6 Mpa 1.2 Mpa 1.8 Mpa
中度磨耗 0.4 Mpa 0.8 Mpa 1.2 Mpa
嚴重磨耗 0.2 Mpa 0.4 Mpa 0.6 Mpa

注：各種介質磨耗性初步分類：
a. 輕度磨耗介質：軟質泥漿，含水95%以上污水，如活性泥水，精糖廢液，工業廢水、農畜屎尿、顏料，多種懸浮液。
b. 中度磨耗介質：含固體物料的泥漿，含水85%以上的污泥漿，染料、涂料、糖蜜研削液、石膏泥漿、菜籽油過濾后的沉積物。
c. 嚴重磨耗介質：硬度泥漿，含有磨損性高固體的液漿，含水率50%以上的污泥，如研磨液、溫泉泥、石灰泥、粘土、灰泥、陶工、ＰＶＣ漿料、脫水粘度劑等。
3、 按泵輸送介質中含大體顆粒直徑和纖維長度選擇

泵型號 G25 G35 G40 G50 G70 G85 G105
顆粒直徑mm 2.5 3 3.8 5 6.8 9.5 12
纖維長度mm 38 42 48 60 75 95 120

4、泵輸送粘滯性介質所需功率倍數（也即選擇電機功率）及轉速
粘度（mpa·s） 0~10000 10000~25000 25000~500000 50000~100000 100000~1500000
功率倍數 1.0 1.05 1.1 1.2 1.25
轉速 710~520 520~380 380~280 280~200 200~100


5、按進料形式選擇：正壓及水平輸送選一級泵；負壓及抽吸輸送選二級泵
６、泵輸送含固液體時密度不同，功率倍數也不同，根據N=M/M清水·N清水
７、根據泵輸送介質的理化性能，選擇泵工作及過濾部件的材質.

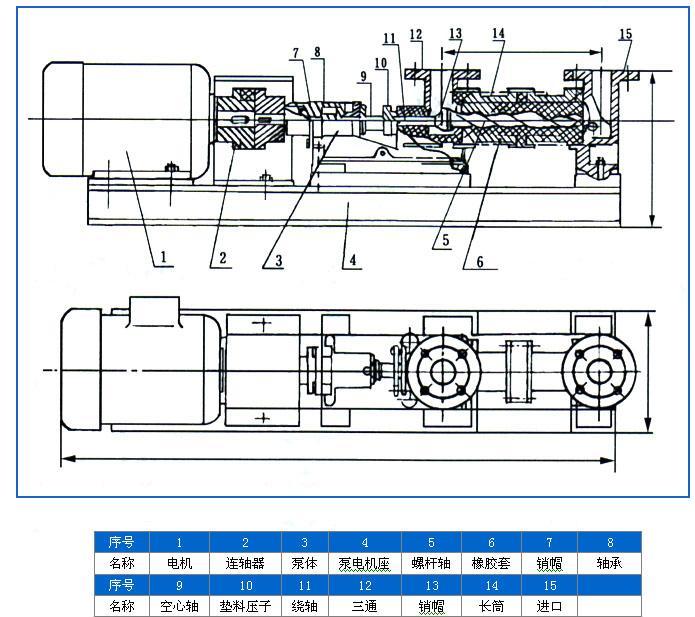

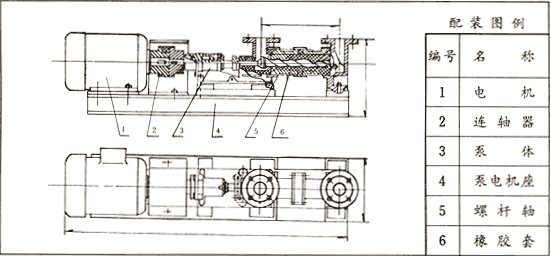

I-1B系列濃漿泵（結構圖）

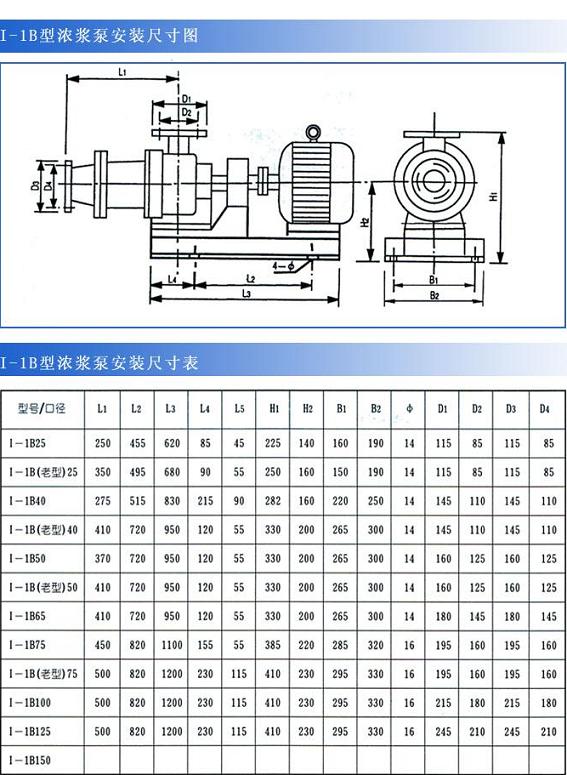

 I-1B系列濃漿泵（安裝尺寸）:

一、安裝說明

        根據泵的總圖和說明書所提供的安裝尺寸澆注基礎和確定地腳螺栓的位置，一般情況下不宜改變進口方向。
基礎面應使用水平儀校平，待基礎的水泥凝固后將泵裝在基礎上。電機軸和泵軸的同軸度。兩軸線偏移不超過±0.2毫米。倘若其軸線不重合，就會產生振動使軸承發熱，甚至損壞泵。
       泵的吸入和排出管道應有自己和支架，一般不允許泵體承受管路的重量，在泵處于倒罐工作時可以不裝底閥，但應在吸入管路上裝控制閥和過濾裝置，以防雜物吸入泵內。泵安裝在高于液面位置時，應在吸入管端裝底閥，底閥喉口面積應大于吸入管截面枳的百分之五十。
      泵安裝前一定要徹底清除管路內的雜物，如：焊渣、金屬屑等，以免泵起動吋被吸入造成事故。

二、使用

起動：
1.準各必要的扳手和工具。
2.檢査機座.軸承和油腔無潤滑油、
3.檢査空心軸和軸密封程度是否適當.填料壓蓋不可將盤根壓得過緊.允許呈滴狀滲出
4.用手或管子鉗轉動眹軸器.注意泵體內有無異物碰權雜聲和卡死現象.如有應清除后方可開車
5.將料液注滿泵腔.切勿于摩擦運轉.以免損壞村套
6.全幵出液管的閘閥
7.開電動機。
停機：
1.關閉吸入管閥門。
2.關閉排出管閥門。
3.停止電機.
〔當泵處于長期停止工作0才.應將泵腔內料液放并用水或蒸汽沖洗。
運轉：
1.經常檢査泵和電機軸承溫升情況.高溫度不應超過75℃。
2.及時補充潤滑油.保證軸承潤滑良好。
3.運轉過程中.如發現異常噪聲或過大振動應立即停機檢查.排除故障。
4.當流量顯著減少.說明橡膠村套已磨損.應更換新村套后再運轉。

故障與排除

故 障 原 因 排除方法
1.啟動困難 1.料液未充滿泵腔.摩擦阻力較大： 2.填料壓蓋壓得過緊.軸與填料之間有摩擦力矩過大。 1.用管子鉗搬動眹軸器泵主軸3?6轉： 2.調整填料壓蓋。
2.啟動后 不出料液 1.有大量空氣吸入： 2.電動機轉向不對： 3.料液粘度過大。 1.檢査吸入口液位是否太低.吸入管是否漏氣 2.調接電動機的任意兩相進線：  3.稀轉料液。
3.泵有較大的振動或噪音 1.電動機與泵軸不同心： 2.泵內吸入空氣或料液混有大量空氣- 1.重新調整同軸度： 2 .檢査料液位.設法排除吸入液中的空氣。
4.運行過程中.流量顯著下降 1.襯套磨損.間隙增大：  2.轉速降低： 3.萬向眹軸節或鐃軸損壞傳動失效：  4.吸入管路漫入液體深度不夠.有空氣逬入泵內^ 1.更換襯套.必要時換螺桿：  2.査電源和電機：  3.停機檢修.更換軸朕軸節或繞軸： 4.滅小吸入高度.！曾加浸入深度.排除吸入料液中的空氣.
5.電動機超載 1.揚程超過泵的餳程過多： 2.料液粘度太大： 3.電壓太低. 1.盡量減小管路水頭損失.或更換高揚程泵。 2.稀釋料液： 3.檢査原因.提高電壓至規定值 。
6.軸封填料處大量漏液 1.壓蓋過松： 2.填料磨損： 3.進出口位置反。 1.調整壓蓋：  2.更換填料： 3.以中間法蘭口為吸入口。
