隔膜泵系列
QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度 、易揮發、易燃、劇毒的液體，均能予以抽光吸盡?？捎糜谑?、化工、電子、陶瓷、食品、紡織等行業領域。
產品中心

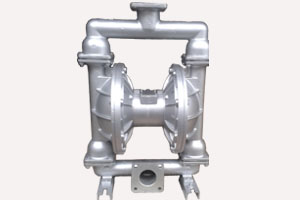

QBY-65氣動隔膜泵
QBY-65氣動隔膜泵技術參數
流量：0-16m3/h；
揚程：0-50m；
溫度：-15-+120℃；
壓力：0.4-0.7MPa；
自吸高度：3m。

隔膜泵性能參數

型號 流量
(m3/h)		 揚程
(m)		 出口壓力
(kgf/cm2)		 吸程
(m)		 允 許能

(mm)		 供氣 壓力
(kbf/cm2)		 供氣 消耗量
(m3/min)		 材料
鋁合金 不銹鋼 鑄造鐵 增強聚丙烯
QBY-10 0～0.8 0～50 6 5 1 7 0.3 ★ ★ ★ ★
QBY-15 0～1 0～50 6 5 1 7 0.3 ★ ★ ★ ★
QBY-25 0～2.4 0～50 6 7 2.5 7 0.6 ★ ★ ★ ★
QBY-40 0～8 0～50 6 7 4.5 7 0.6 ★ ★ ★ ★
QBY-50 0～12 0～50 6 7 8 7 0.9 ★ ★ ★ /
QBY-65 0～16 0～50 6 7 8 7 0.9 ★ ★ ★ /
QBY-80 0～24 0～50 6 7 10 7 1.5 ★ ★ ★ /
QBY-100 0～30 0～50 6 7 10 7 1.5 ★ ★ ★ /

注:★－有     ∕－無



幾種隔膜材料特性

隔膜品種 介質種類 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × × △ △
濃硝酸 × × △ △
濃硫酸 × × ○ △
濃鹽酸 × △ △ △
濃磷酸 × △ △ △
濃醋酸 × × × △
濃氫氧化鈉 ○ ○ △ △
無水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △
稀鹽酸 × ○ △



隔膜泵（安裝尺寸）






型號 A B C D E H1 H2 H3 G 絲扣 備注
QBY-10 120 58 210 140 10 40 255 12 270 3/8” 工程塑料、氟塑料
QBY-15 120 58 210 140 10 40 255 12 270 1/2”
QBY-10 120 0 210 140 12 30 220 10 240 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 120 0 210 140 12 30 220 10 240 1/2”




型號 A B C D E H1 H 絲扣 備注
QBY-10 160 0 200 160 10 40 260 3/8” 鑄鐵、不銹鋼、鋁合金
QBY-15 160 0 200 160 10 40 260 1/2”
QBY-20 180 155 300 200 10 40 400 3/4”
QBY-25 210 160 320 230 12 50 470 1”
QBY-40 210 160 320 230 12 50 470 11/2”



型號 A B D5 D6 C H H1 DN1 DN2 n-d1 n-d2 D3 D4 E n-d4 進氣口外徑 備注
QBY-25 215 150 100 100 380 530 70 25 25 4-Φ11 4-Φ11 75 75 55 4-Φ10 10 工氟程塑 塑料料，
QBY-40 215 150 130 120 380 530 70 40 32 4-Φ13.5 4-Φ13.5 100 90 55 4-Φ10 10
QBY-25A 220 160 110 110 370 575 68 25 25 4-Φ11 4-Φ11 75 75 80 4-Φ12 10 鑄鐵 、 不 銹 鋼 、 鋁 合 金
QBY-40A 220 160 130 120 370 575 68 40 32 4-Φ13.5 4-Φ13.5 100 90 80 4-Φ12 10
QBY-50 340 240 140 140 550 800 65 50 50 4-Φ13.5 4-Φ13.5 110 110 145 4-Φ17.5 12
QBY-65 340 240 160 160 550 800 70 65 65 4-Φ13.5 4-Φ13.5 130 130 145 4-Φ17.5 12
QBY-80 340 240 190 190 580 950 100 80 80 4-Φ17.5 4-Φ17.5 150 150 130 4-Φ17.5 14
QBY-100 340 240 210 190 580 950 100 100 80 4-Φ17.5 4-Φ17.5 170 170 130 4-Φ17.5 14
