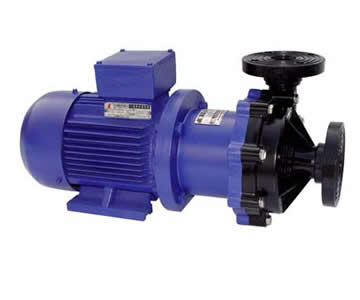

概 述
CQF工程塑料磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉動時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的產品，因此杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的產品。
操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

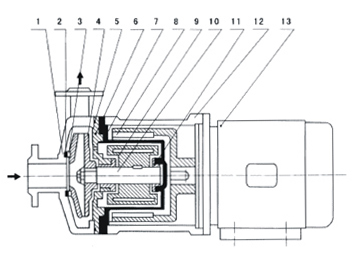

結構與材料
|
|
| 1 |
泵 體 |
增強聚丙稀 |
| 2 |
靜 環 |
碳化硅或氧化鋁陶瓷 |
| 3 |
動 環 |
填充F4 |
| 4 |
葉 輪 |
增強聚丙稀 |
| 5 |
密封圈 |
氟橡膠 |
| 6 |
隔 板 |
增強聚丙稀 |
| 7 |
隔離套 |
增強聚丙稀 |
| 8 |
外 磁 |
HT200+永磁體 |
| 9 |
轉 子 |
增強聚丙稀+永磁體 |
| 10 |
主 軸 |
碳化硅或氧化鋁陶瓷 |
| 11 |
軸 承 |
填充F4 |
| 12 |
支 架 |
HT200 |
|
