磁力泵系列
磁力驅動泵具有全密封、耐腐蝕、無泄漏的特點，是自動化遠距離控制和流動使用的理想泵。
產品中心

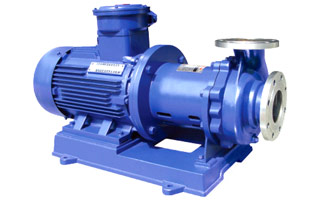

CQB型磁力泵

CQB型磁力泵

一、CQB磁力泵產品概述　

該泵過流部份采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的水泵。


二、產品特點：
CQB型磁力驅動離心泵過流部份采用全不銹鋼材料,對有機酸,有機化合物,堿,中性溶液和種氣體都有良好的耐蝕性,雙螺旋糟碳石墨軸承和硬質合金軸套的磨,具有較強的耐磨性,保證了產品的壽命,是無泄漏輸送腐蝕性介質的泵.


三、產品用途：
CQB型磁力驅動離心泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的設備。適用于輸送吸入壓力不大于0.2MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

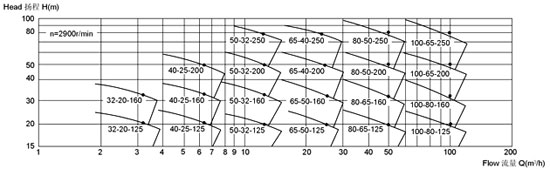

四、型譜圖

cqb

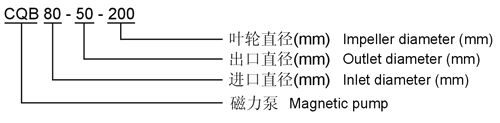

型號意義

cqf




性能參數
型 號 口徑 (mm) 流量 (m 3 /h) 揚程 電機功率 (kW) 電 壓(V) 材 質
進口 出口
CQB32-20-125 32 20 3.2 20 1.1 380 不
銹
鋼
CQB32-20-160 32 20 3.2 32 1.5 380
CQB40-25-125 40 25 6.3 20 2.2 380
CQB40-25-160 40 25 6.3 32 3 380
CQB40-25-200 40 25 6.3 50 5.5 380
CQB50-32-125 50 32 12.5 20 3 380
CQB50-32-160 50 32 12.5 32 4 380
CQB50-32-200 50 32 12.5 50 7.5 380
CQB50-32-250 50 32 12.5 80 18.5 380
CQB65-50-125 65 50 25 20 4 380
CQB65-50-160 65 50 25 32 7.5 380
CQB65-40-200 65 40 25 50 15 380
CQB65-40-250 65 40 25 80 18.5 380
CQB80-65-125 80 65 50 20 7.5 380
CQB80-65-160 80 65 50 32 15 380
CQB80-50-200 80 50 50 50 18.5 380
CQB80-50-250 80 50 50 80 37 380
CQB100-80-125 100 80 100 20 15 380
CQB100-80-160 100 80 100 32 18.5 380
CQB100-65-200 100 65 100 50 37 380
CQB100-65-250 100 65 100 80 55 380
注 : 每個型號都可配防爆電機

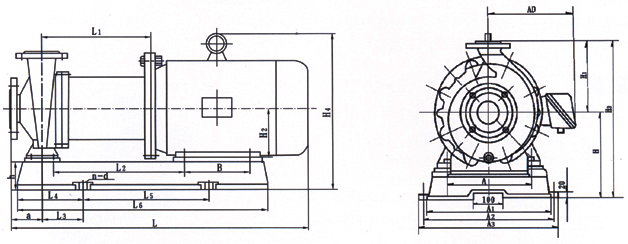

安裝尺寸



型號 A AD B L L1 H1 H2 a A1 A2 A3 H H3 H4 L2 L3 L4 L5 L6 h n-d
CQB32-20-125 125 150 100 458 133 120 90 65 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB32-20-160 140 155 100 483 143 160 90 65 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB40-25-105 125 150 100 458 133 120 90 65 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB40-25-125 140 155 125 508 143 160 112 65 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB40-25-160 160 180 140 706 230 160 112 80 300 330 360 197 357 342 263 40 120 320 560 75 4-ф17
CQB40-25-200 261 210 140 821 275 160 132 80 350 380 410 232 392 415 329 87 160 325 645 50 4-ф22
CQB50-40-85 125 150 100 458 133 120 90 80 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB50-32-105 140 155 125 508 143 160 112 80 　 　 　 　 　 　 　 　 　 　 　 　 　
CQB50-32-125 160 180 140 706 234 160 112 80 300 330 360 197 337 342 263 40 120 320 560 75 4-ф17
CQB50-32-160 190 190 140 800 290 160 112 80 300 330 360 217 377 370 344 43 120 415 655 100 4-ф17
CQB50-32-200 216 210 140 817 282 180 132 80 350 380 410 245 425 428 325 43 120 465 705 80 4-ф22
CQB50-32-250 254 255 210 987 337 225 160 100 380 410 440 300 525 525 397 55 150 550 850 80 4-ф22
CQB65-50-125 216 210 140 836 290 160 132 80 350 380 410 197 337 350 344 40 120 410 650 75 4-ф17
CQB65-50-160 216 210 140 836 290 160 132 80 350 380 410 217 377 400 344 40 120 410 650 75 4-ф17
CQB65-40-200 254 255 210 962 324 180 160 100 380 410 440 260 440 485 372 54 150 565 865 110 4-ф22
CQB65-40-250 279 285 241 1032 324 225 180 100 380 410 440 300 525 550 385 54 150 565 865 110 4-ф22
CQB80-65-125 216 210 140 817 282 160 132 81 350 380 410 217 377 457 325 43 120 465 705 80 4-ф17
CQB80-65-160 254 255 210 1013 350 180 160 100 380 410 440 260 440 485 423 98 210 395 815 90 4-ф22
CQB80-50-200 254 255 254 1086 380 200 160 100 380 410 440 260 460 485 451 50 210 450 870 90 4-ф22
CQB80-50-250 318 310 305 1251 390 225 200 125 470 500 530 320 545 595 476 127 210 490 910 110 4-ф22
CQB100-80-125 254 255 210 958 308 180 160 100 380 410 440 260 440 485 368 127 210 400 820 80 4-ф17
CQB100-80-160 254 255 254 1003 308 200 160 100 380 410 440 280 480 505 368 127 210 400 820 80 4-ф22
CQB100-65-200 318 310 305 1262 412 225 180 100 470 500 530 320 545 595 512 141 250 560 1060 130 4-ф28
CQB100-65-250 318 310 305 1290 412 250 200 125 470 500 530 340 590 645 512 141 250 560 1060 130 4-ф28

CQB型磁力驅動泵安裝和使用

1、CQB型磁力驅動泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合,電機務必朝上。
2、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底 閥。
3、CQB型磁力驅動泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、CQB型磁力驅動泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

CQB型磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空動轉，同時避免在工作中途停電后再啟動 時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、CQB型磁力驅動泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用 溫 度<100℃，輸送吸入 壓力不大于0.2mpa，大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、磁力驅動泵運行100小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
7、CQB型磁力驅動泵泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵 保持距離。如：心臟起博器，信用卡及其它磁卡、計算器、計算機磁盤、手表等。

故障形式  產生原因  排除方法
泵不出水  　a、水泵反轉  　改變電機接線 　
　b、進水管道漏氣  　杜絕漏氣
　c、泵腔蓄水太少  　增加蓄水量 　
　d、電壓太高，啟動時聯軸器打滑  　調正電壓
　e、吸程太高  　降低砂安裝位置 　
　f、閥門沒有打開 　  　校正或更改閥門 　
流量不足  　a、吸入管徑太小或淤塞  　調換進水管
　b、葉輪流道阻塞  　清洗葉輪
　c、揚程過高  　開大出水閥
　d、轉速不夠  　恢復額定轉速
揚程過低  　a、流量過大  　關小出水閥
　b、轉速太低  　恢復額定轉速
噪音太大  　a、軸嚴重磨損  　更換泵軸
　b、軸套嚴重磨損  　更換軸套
　c、驅動磁鋼杯與隔離套接觸  　拆除泵頭重新組裝
　d、密封環與葉輪研磨  　更換止推環、密封環
漏液  　密封圈損壞  　更換o型密封圈
